صمام بوابة الضغط

أنواع:وصف عن صمام بوابة الضغط

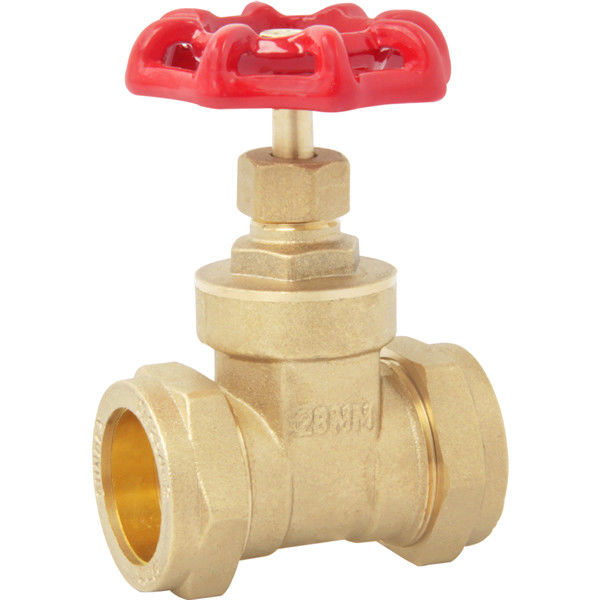

صمام بوابة الضغط

CGV-2005

ما هو صمام بوابة الضغط

صمام بوابة الضغط هو نوع من الصمامات التي تستخدم بوابة أو آلية إشارة للسيطرة على تدفق السائل عبر خط أنابيب. يستخدم عادة لبدء ، وقف ،أو تنظيم تدفق السوائل أو الغازاتيشير مصطلح "الضغط" إلى آلية ختم الصمام، والتي تنطوي على ضغط بوابة أو إشارة ضد مقعد الصمام لإنشاء ختم ضيق ومنع تدفق السائل.

الميزات الرئيسية والجوانب الرئيسية لفولف بوابة الضغط:

1تصميم الصمام:

صمام بوابة الضغط يحتوي على بوابة أو عنصر على شكل سكين يمكن أن ينخفض أو يرفع من مسار تدفق السائل. عندما يتم خفض البوابة ، يتم إغلاق الصمام ، وعندما يتم رفعها ، يتم إيقاف الصمام.الصمام مفتوح.

2آلية البوابة:

تتحرك آلية البوابة أو الوتيرة عمودياً على اتجاه تدفق السائل ، مما يخلق ممرًا غير مسدود عندما يكون الصمام مفتوحًا ويحجب التدفق عندما يتم إغلاق الصمام.

3آلية الختم:

تم تصميم البوابة أو السند لتناسب بشكل جيد ضد مقعد الصمام ، مما يخلق ختمًا موثوقًا يمنع التسرب عندما يتم إغلاق الصمام.

4- إغلاق الضغط:

يأتي الجانب الضغط من الصمام في اللعب عندما يتم خفض البوابة أو الوتيرة لإغلاق ضد مقعد الصمام.يتم ضغط البوابة ضد المقعد لخلق ختم ضيق ومنع تدفق السائل.

5التحكم الكامل أو الجزئي في تدفق:

اعتماداً على موقع البوابة أو الحاجز، يمكن أن يسمح الصمام بتدفق كامل أو تدفق جزئي أو إغلاق كامل للسائل.

6. التشغيل اليدوي:

عادة ما يتم تشغيل صمامات بوابة الضغط يدويًا باستخدام عجلة يدوية أو رافعة أو محرك. يدور عجلة يدوية أو تشغيل رافعة تحرك آلية البوابة لفتح أو إغلاق الصمام.

7- المدى الطويل:

تم تصميم هذه الصمامات من أجل المتانة ويمكن أن تتعامل مع مجموعة واسعة من الضغوط والدرجات الحرارية.

8التطبيقات:

يتم استخدام صمامات بوابات الضغط في صناعات مختلفة ، بما في ذلك إمدادات المياه والنفط والغاز ومعالجة المواد الكيميائية وتوليد الطاقة وغيرها.

9أنواع صمامات البوابة:

هناك أنواع مختلفة من صمامات البوابة،بما في ذلك صمامات بوابة الجذع المرتفعة (حيث يرتفع الجذع عند فتح الصمام) وصمامات بوابة الجذع غير المرتفعة (حيث يبقى الجذع ثابتًا عند فتح الصمام).

10المزايا:

توفر صمامات بوابة الضغط إغلاقًا إيجابيًا ، مما يجعلها مناسبة للتطبيقات التي تحتاج إلى تقليل التسرب أو الوقاية منه تمامًا.

يمكنهم التعامل مع البيئات عالية الضغط وارتفاع درجة الحرارة.

باختصار، صمام بوابة الضغط هو نوع من الصمامات التي تستخدم آلية بوابة أو إشارة للسيطرة على تدفق السائل.الجانب الضغط من الصمام يشير إلى الختم الضيق التي تحققت عندما يتم الضغط على البوابة ضد مقعد الصماميتم استخدام هذه الصمامات على نطاق واسع في التطبيقات الصناعية لمصداقيتها وقدرتها على التحكم في تدفق السائل بفعالية.

كيفية توصيل صمام بوابة الضغط

توصيل صمام بوابة الضغط يتضمن تركيب الصمام داخل خط أنابيب للسيطرة على تدفق السائل. إليك دليل عام حول كيفية توصيل صمام بوابة الضغط:

الأدوات والمواد التي قد تحتاجها:

صمام بوابة الضغط

قطعة أنابيب أو منشار

أداة إعادة تشغيل الأنابيب أو أداة إزالة الحفر

مفاتيح أنابيب أو مفاتيح قابلة للتعديل

شريط التيفلون أو سائل خيوط الأنابيب

مفتاح الضغط لتشديد المكسرات الضغطية (إن وجدت)

أدوات الأنبوب (إن لزم الأمر)

معدات السلامة (القفازات ونظارات السلامة)

الخطوات:

جهزوا خط الأنابيب

تأكد من أن خط الأنابيب مقطوع بشكل صحيح ومعد للتركيب. استخدم قطعة أنابيب أو منشار لقطع الأنابيب حيث تريد تركيب الصمام.

ديبور نهاية الأنابيب:

بعد قطع الأنابيب، قم بإزالة أي حواف خشنة أو حفرة من أطراف الأنابيب المقطوعة باستخدام أداة إزالة الحفرة أو أداة إزالة الحفرة. وهذا يضمن سطح نظيف للختم السليم.

فحص الصمام:

قبل توصيل الصمام، تحقق من وجود أي ضرر أو عيوب فيه. تحقق من أن البوابة تتحرك بحرية وأن مكونات الختم في الصمام في حالة جيدة.

تطبيق مُغلق الخيوط:

إذا كان الصمام يحتوي على اتصالات ملفوفة، قم بتطبيق شريط التيفلون أو سدادة خيوط الأنابيب على أطراف الصمام الملفوفة.هذا يساعد على خلق ختم آمن وخالي من التسرب عند توصيل الصمام إلى خط الأنابيب.

قم بتوصيل الصمام:

إدخال نهاية الصمام المتداخلة في فتحة خط الأنابيب، وتحويل الصمام في اتجاه عقارب الساعة لتشديد على الأنابيب. استخدام مفتاح أنابيب أو مفتاح قابلة للتعديل لضمان تناسب ضيق،ولكن تجنب الإفراط في تشديد لمنع تلف خيوط الصمام.

الموقع والمواءمة:

تأكد من أن الصمام موجه بشكل صحيح مع خط الأنابيب. يجب تثبيت الصمام مع البوابة في وضع مفتوح لتجنب أي قيود على التدفق أثناء التثبيت.

المكسرات المضغوطة الآمنة (إن وجدت):

إذا كان صمام بوابة الضغط الخاص بك يحتوي على أدوات ضغط، انزلق المكسرات الضغط على أطراف الأنابيب ثم أدخل حلقة الضغط على كل أنبوب.ادفع الأنابيب في صمام ضغط التوصيلات وتشديد المكسرات الضغط مع مفتاح فرنسي حتى ضيق.

الاختبار:

بمجرد توصيل الصمام ، قم بتشغيل إمدادات المياه لاختبار التسريبات. افتح واغلق الصمام ببطء لضمان التشغيل السلس والختم السليم.

التعديلات النهائية:

إذا لزم الأمر ، قم بإجراء تعديلات نهائية لموقف الصمام أو ضيقه لضمان أداء وظيفي مثالي.

علامة الصمام (إذا لزم الأمر):

إذا كان الصمام جزءًا من نظام أكبر ، فكر في وضع علامة على الصمام لتحديد الهوية وسهولة التشغيل.

تذكر أن الخطوات المحددة قد تختلف بناءً على تصميم صمام بوابة الضغط ونوع خط الأنابيب والتطبيق.اتبع تعليمات الشركة المصنعة دائماً واتبع إرشادات السلامة أثناء التثبيتإذا لم يكن لديك خبرة في عمليات السباكة، فمن المستحسن طلب مساعدة سباك محترف.

علب البوليباغ، صناديق الألوان، الكرتون الرئيسي اللون

• الأسئلة الشائعة

س:كم مدة ضمان منتجك؟
أ: لدينا ضمان لمدة سنتين وخدمة بدوام كامل لمدة 24 ساعة

س:ما هو مقدارك؟
أ:عادة كل قطعة 3000 قطعة

س: هل تقبلون بـ (أو إم) و (أودم) ؟
أ:نحن نقبل OEM.

س:كم المدة التي تستغرقها؟
أ:30-35 يوما بعد تأكيد الطلب
- نعم
