ما هو صمام الكرة ؟

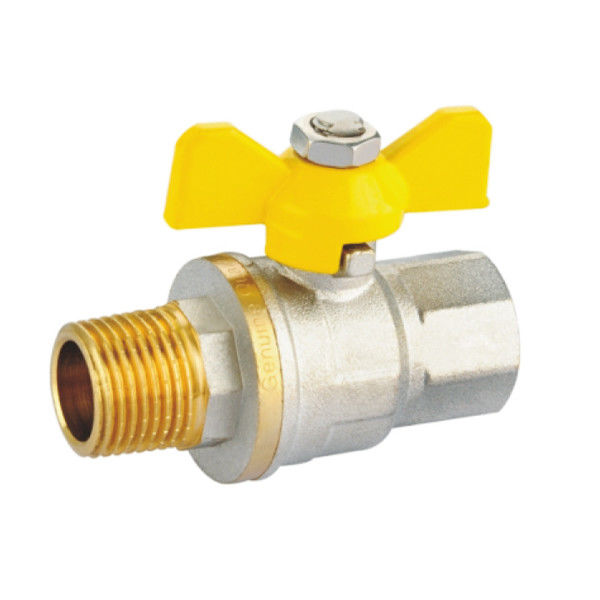

مقبض فراشة صمام الكرة هو نوع معين من المقبض المستخدم لتشغيل صمام كرة. تم تصميمه على شكل فراشة ، ومن هنا جاء الاسم.وهنا بعض الميزات الرئيسية والمعلومات حول صمام الكرة عقدة الفراشة:

1. التصميم: يشبه مقبض الفراشة شكل الفراشة مع أجنحتها أو أقراصها التي تمتد من نقطة محورية مركزية.يتكون عادة من مقبض معدني أو بلاستيكي مسطح أو منحني قليلا.

2. تشغيل: يتم استخدام مقبض فراشة صمام الكرة لفتح أو إغلاق الصمام الكري يدويًا. عندما يتم تحويل المقبض عموديًا على التدفق ، فإنه يشير إلى وضع مغلق ،وعندما تدور متوازية مع التدفق، يشير إلى موقف مفتوح.

3. تشغيل ربع الدوران: مثل معظم صمامات الكرات ، تعمل مقبض فراشة صمام الكرة على مبدأ ربع الدوران.وهذا يعني أن 90 درجة من الدوران من مقبض هو كل ما يلزم لفتح أو إغلاق الصمام تماما.

4. إشارة موقع المقبض: غالباً ما يوفر تصميم مقبض الفراشة إشارة بصرية لموقف الصمام. على سبيل المثال ، عندما يتم محاذاة المقبض مع الأنابيب أو التدفق ،يشير إلى موقف مفتوح، وعندما تكون عمودية على الأنابيب أو التدفق ، فإنها تشير إلى وضع مغلق.

5. إرغونومية: تم تصميم مقبض الفراشة مع مراعاة الإرغونومية، مما يوفر قبضة مريحة وسهولة التشغيل.الشكل المسطح أو المنحني للمقبض يسمح بتحويل السهل والتحكم في الصمام.

6. متانة: عادة ما تكون مقبضات الفراشة مصنوعة من مواد متينة مثل المعدن أو البلاستيك عالي الجودة لتحمل صعوبات الاستخدام المنتظم وتوفير أداء طويل الأمد.

7. التنوع: تستخدم مقبضات الفراشة الصمام الكري في العديد من الصناعات والتطبيقات ، بما في ذلك أنظمة السباكة والعمليات الصناعية ومعالجة المياه وغيرها.غالبًا ما توجد في صمامات الكرات ذات الأحجام الكبيرة بسبب سهولة تشغيلها والرافعة التي توفرها.

مكونات صمامات الكرات

1. الجسم: الجسم هو الغلاف الخارجي الرئيسي للصمام الكروي. إنه يوفر الهيكل ويضم المكونات الداخلية. عادة ما يتم تصنيع الجسم من مواد مثل النحاس أو الفولاذ المقاوم للصدأ أو PVC ،اعتمادا على التطبيق والسائل أو الغاز الذي يتم معالجته.

2. الكرة: الكرة هي مكون كروي داخل جسم الصمام الذي يتحكم في التدفق. لديها فتحة ، تعرف باسم الحفرة أو الميناء ، في الوسط. عندما يتم تدوير الكرة ، يتم تحويلها إلى حفرة.يتماشى الحفر مع مسار التدفق، مما يسمح للسائل أو الغاز بالمرور ، أو يمنع مسار التدفق عندما يكون الثقب عموديًا على التدفق ، مما يغلق الصمام.

3. المقعد: المقعد هو عنصر الختم الذي يشكل ختمًا صلبًا بين الكرة والجسم عندما يتم إغلاق الصمام.عادة ما تكون مصنوعة من مواد مثل PTFE (polytetrafluoroethylene) أو مواد أخرى مرنة قادرة على تحمل الضغط وتوفير ختم موثوق به.

4. الجذع: الجذع هو عمود يربط المقبض أو الجهاز التشغيلي بالكرة. عندما تدور المقبض أو يتم تشغيل الجهاز التشغيلي ، يدور الجذع ،تسبب في تدوير الكرة والتحكم في تدفق السائل أو الغاز.

5. الأختام: يتم استخدام مختلف الأختام أو حلقات O لمنع التسرب حول الجذع والمناطق الأخرى التي تلتقي فيها المكونات.تساعد هذه الأختام على ضمان ختم ضيق عند إغلاق الصمام ومنع تسرب السائل أو الغاز.

6. المقبض أو الجهاز التشغيلي: المقبض أو الجهاز التشغيلي هو المكون المستخدم لتشغيل الصمام يدويًا أو تلقائيًا. في صمامات الكرة اليدوية ، يتم استخدام مقبض لتدوير الصمام ،بينما في صمامات الكرة الآلية، يتم استخدام جهاز تشغيل (مثل الكهربائي أو الهوائي أو الهيدروليكي) للتحكم في الصمام عن بعد.

7. الاتصالات: صمامات الكرة لديها اتصالات المدخل والخارج التي تسمح للصمام أن يتم توصيله بنظام الأنابيب. يمكن أن تكون هذه الاتصالات متداخلة أو مقبلة أو مصفحة ،اعتماداً على متطلبات التصميم والتطبيق الخاصة.

قد تكون هناك مكونات إضافية مثل أغطية الجذع ، وأحزمة الدفع ، وأحزمة الجذع ، وغدد التعبئة في بعض تصاميم صمامات الكرات لتحسين الأداء ، والحد من الاحتكاك ،وتضمن التشغيل بسلاسة.

من المهم أن نلاحظ أنه في حين أن هذه المكونات شائعة في معظم صمامات الكرة، والتصاميم المحددة قد تختلف اعتمادا على عوامل مثل نوع الصمام (البوابة الكاملة أو المنخفضة البوابة) ، وحجم، وتصنيف الضغط,و التطبيق المقصوديوصى بالاطلاع على وثائق الشركة المصنعة أو طلب المشورة المهنية لفهم المكونات المحددة ووظائفها لصمام كري معين.

الأسئلة الشائعة

س:كم مدة ضمان منتجك؟
أ: لدينا ضمان لمدة سنتين وخدمة بدوام كامل لمدة 24 ساعة

س:ما هو مقدارك؟
أ:عادة كل قطعة 3000 قطعة

س: هل تقبلون بـ (أو إم) و (أودم) ؟
أ:نحن نقبل OEM.

س:كم المدة التي تستغرقها؟
أ:30-35 يوما بعد تأكيد الطلب
